Opis

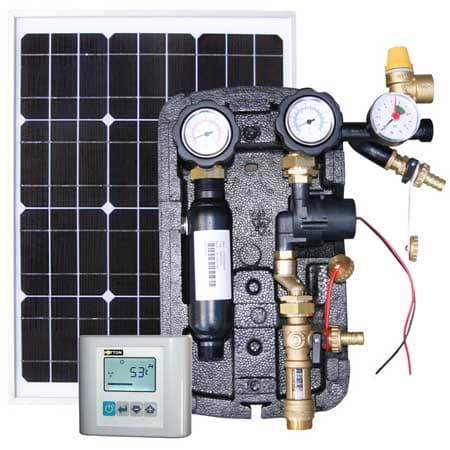

Charakterystyka i skład układu:
Panel FOTTON FTM
Dedykowany panel fotowoltaiczny FOTTON FTM wykonany z wysokosprawnych ogniw monokrystalicznych, gwarantujących wysoką efektywność przez cały okres użytkowania panela, nawet przy mniejszych poziomach nasłonecznienia. Panel fotowoltaiczny w standardzie 12 V DC wykorzystano tu jako autonomiczne źródło zasilania. Usytuowanie panela powinno być zgodne z usytuowaniem kolektorów słonecznych z którymi układ współpracuje.
Sterownik FOTTON VOLT
Niskonapięciowy sterownik do układów z kolektorami słonecznymi, współpracujący z niskonapięciową pompą elektryczną w standardzie jest to pompa FOTTON FT5 15PV lub w opcji FOTTON FTD5 25PV – posiada możliwość bezpośredniego zasilania z panela fotowoltaicznego FTM lub dowolnego innego źródła prądu stałego w zakresie 5,5-30V DC. Realizowane funkcje: ciągły odczyt temperatury kolektora, zasobnika i obliczonaj różnicy temperatur, sygnalizacja poziomu napięcia zasilającego, załączanie pompy w finckji róznicy temperatur pomiędzy kolektorem i zasobnikiem, ładowanie zasobnika do ustalonej przez użytkownika temperatury, ochrona kolektora i zasobnika przed przegrzaniem, pomiar czasu pracy pompy solarnej, podtrzymanie nastaw niezaleznie od napięcia zasilania, ochrona kolektora przed zamarzaniem. Sterownik FOTTON VOLT z powodu braku zasilania w nocy nie realizuje takich funkcji jak: schładzenie rewersyjne, bypass czy też cyrkulacja CWU; funkcje te są dostępne w układzie FOTTONPOWER 3DC.
Grupa FOTTON SH DUAL
Jest to produkt przeznaczony do autonomicznych instalacji niskonapięciowych, zasilanych ze źródeł odnawialnych lub innych 12V-17V DC. W układzie POWER 2 DC grupa jest elementem w pełni autonomicznego, funkcjonalnego układu zasilająco-sterującego, realizującego analogiczne funkcje do podstawowych odpowiedników zasilanych z sieci 230V AC. Stacja robocza umożliwia: zabezpieczenie instalacji, wykonanie wszystkich nastaw hydraulicznych, pomiar i regulację przepływu, napełnienie instalacji płynem solarnym. Grupa wyposażana jest w jedną z dwóch pomp prądu stałego – w standardzie jest to pompa FOTTON FT5 15PV 12V DC w opcji FOTTON FTD5 25PV 17V DC – wg życzenia klienta.
Dane techniczne:
| Pompa obiegowa prądu stałego | 12-17V DC moc 15W lub 25W |
| Regulacja przepływu, rotametr | 2-12l/min |
| Maksymalna wielkość przepływu – w zależności od zastosowanej pompy | do 11l/min (FT5 15PV) lub 25l/min (FTD5 25PV) |
| H max (dm) – w zależności od zastosowanej pompy | 35 lub 45 |
| Maksymalne ciśnienie pracy | 8 bar |
| Maksymalna temperatura pracy | 120 st. C |
| Pomiary | ciśnienie, temperatura zasialnaia i powrotu |
| Odpowietrzanie | separator |
| Zawór bezpieczeństwa | 6 bar |
| Napełnianie, odpowietrzanie | dwa króćce na wąż fi 14mm |
| Wyposażenie dodatkowe | zawór zwrotny, zawór regulacji przepływu |
CENTROPOL SJ jako pierwsza firma w Europie stworzyła kompletne autonomiczne układy zasilająco-sterujące do systemów z kolektorami słonecznymi. W ofercie znajdują się układy: POWER P DC, POWER 1 DC, POWER 2 DC, POWER 3 DC. Zasadnicza różnica między układami POWER polega na różnym stopniu ich funkcjonalności czyli ilości i rodzaju realizowanych funkcji.
FOTTON POWER 2 DC (wersja z pompą FT5)Pobierz kartę katalogową
